MCD : Qu’est-ce un MCD ?

By Matthieu CHARRIER

Le Modèle Conceptuel de Données (MCD) est un outil essentiel dans la conception et la gestion des bases de données. Il permet de représenter de manière formelle et structurée les informations d’un système d’information, en décrivant les entités, les attributs et les relations entre ces entités. Dans cet article, nous allons explorer la définition, l’utilité et les exemples d’un MCD.

Qu’est-ce qu’un Modèle Conceptuel de Données (MCD) ?

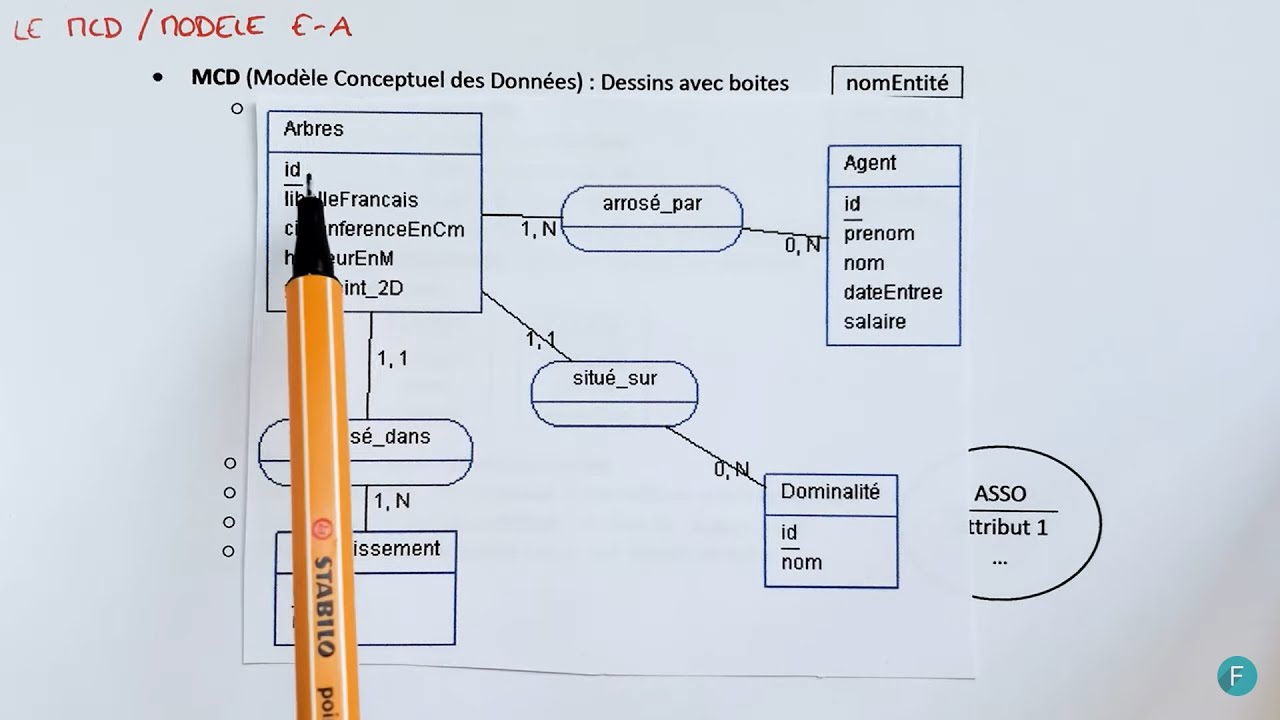

Le Modèle Conceptuel de Données (MCD) est une représentation graphique et formelle des informations et des relations entre ces informations dans un système d’information. Il sert de base pour la conception des bases de données et permet de garantir la cohérence, la qualité et la performance des données stockées.

C’est quoi le modèle conceptuel de communication ?

Le MCD est indépendant de tout système de gestion de bases de données (SGBD) et de toute contrainte technique.

Pourquoi utiliser un MCD ?

Un MCD est utilisé pour les raisons suivantes :

  • Clarifier les besoins en données et les relations entre les données d’un système d’information.
  • Faciliter la communication entre les différents acteurs d’un projet (développeurs, analystes, utilisateurs, etc.).
  • Assurer la cohérence des données et éviter les redondances.
  • Servir de base pour la conception des bases de données et la génération des schémas relationnels.
  • Faciliter la maintenance et l’évolution des bases de données.

Les composants d’un MCD

Un MCD est constitué de plusieurs éléments clés :

1. Entités

Une entité est un objet ou un concept du monde réel qui doit être représenté dans le système d’information. Par exemple, dans une base de données pour une entreprise, les entités pourraient être : Employé, Département, Projet, etc.

2. Attributs

Les attributs sont les propriétés ou les caractéristiques d’une entité. Par exemple, pour l’entité Employé, les attributs pourraient être : Nom, Prénom, Date de naissance, Adresse, etc.

3. Relations

Les relations décrivent les liens entre les entités. Par exemple, une relation entre les entités Employé et Département pourrait être « Travaille dans », indiquant qu’un employé travaille dans un département.

4. Cardinalités

Les cardinalités déterminent le nombre d’occurrences d’une entité dans une relation. Par exemple, la cardinalité de la relation « Travaille dans » pourrait être « un employé travaille dans un et un seul département » et « un département peut avoir plusieurs employés ».

Les étapes de la création d’un MCD

La création d’un MCD suit généralement les étapes suivantes :

  • Analyse des besoins : Cette étape consiste à recueillir et à analyser les informations sur les données et les relations entre les données nécessaires au système d’information. Elle implique généralement des entretiens avec les utilisateurs, l’analyse des documents existants et la consultation des experts du domaine.
  • Identification des entités : Sur la base de l’analyse des besoins, identifiez les entités pertinentes pour le système d’information.
  • Identification des attributs : Pour chaque entité, identifiez les attributs pertinents et leurs types de données (numérique, texte, date, etc.).
  • Identification des relations : Identifiez les relations entre les entités et décrivez-les de manière claire et concise.
  • Définition des cardinalités : Pour chaque relation, déterminez les cardinalités qui décrivent le nombre d’occurrences d’une entité dans la relation.
  • Validation du MCD : Vérifiez que le MCD est cohérent, complet et répond aux besoins des utilisateurs. Corrigez les erreurs et les omissions éventuelles.
  • Documentation : Documentez le MCD en fournissant des descriptions détaillées des entités, des attributs, des relations et des cardinalités.
  • Exemple de MCD
A lire également :  Comment augmenter la VRAM dans le BIOS de Windows 10 ou 11 ?

Prenons l’exemple d’une base de données pour une bibliothèque. Les entités principales pourraient être : Livre, Auteur, Emprunteur et Emprunt. Voici un exemple simplifié de MCD pour cette bibliothèque :

Entités :

  • Livre (ISBN, Titre, Genre, Date de publication)
  • Auteur (ID, Nom, Prénom, Date de naissance)
  • Emprunteur (ID, Nom, Prénom, Adresse, Téléphone)
  • Emprunt (ID, Date_emprunt, Date_retour)

Relations :

  • Livre – Auteur : « écrit par » (un livre est écrit par un ou plusieurs auteurs, un auteur peut écrire plusieurs livres)
  • Livre – Emprunt : « est emprunté dans » (un livre peut être emprunté plusieurs fois, un emprunt concerne un et un seul livre)
  • Emprunteur – Emprunt : « réalise » (un emprunteur peut réaliser plusieurs emprunts, un emprunt est réalisé par un et un seul emprunteur)

MCD et autres modèles de données

Le MCD est un modèle de haut niveau qui sert de base pour la création de modèles de données plus détaillés et spécifiques à un SGBD, tels que le Modèle Logique de Données (MLD) et le Modèle Physique de Données (MPD). Le MLD décrit les tables, les clés et les contraintes d’intégrité d’une base de données relationnelle, tandis que le MPD décrit les structures physiques de stockage et d’accès aux données.

Comment on fait le MCD ?

Le MCD (Modèle Conceptuel de Données) est une représentation graphique des entités et des relations entre ces entités dans un système d’information. Pour créer un MCD, vous pouvez suivre les étapes suivantes :

  • Identifiez les entités : Commencez par identifier les entités qui seront présentes dans votre système d’information. Il s’agit des objets qui ont une existence propre et qui ont des relations avec d’autres objets. Par exemple, si vous créez un système d’information pour une entreprise, les entités peuvent être les employés, les clients, les produits, les commandes, etc.
  • Identifiez les attributs : Pour chaque entité, identifiez les attributs qui la caractérisent. Les attributs sont des caractéristiques qui décrivent les entités. Par exemple, pour l’entité « employé », les attributs peuvent être le nom, le prénom, le salaire, etc.
  • Identifiez les relations : Identifiez les relations entre les entités. Les relations sont des liens qui existent entre les entités. Par exemple, une commande peut être liée à un client et à plusieurs produits.
  • Créez un diagramme : Utilisez un logiciel de création de diagrammes ou dessinez à la main un diagramme qui représente les entités et les relations que vous avez identifiées. Les entités sont représentées par des rectangles, les attributs par des ovales et les relations par des flèches.
  • Normalisez le MCD : Si nécessaire, normalisez le MCD pour éliminer les redondances et les anomalies.
  • Documentez le MCD : Documentez le MCD pour expliquer les choix de conception et faciliter la compréhension.

Il est important de noter que la création d’un MCD est une étape importante dans la conception d’un système d’information, mais elle ne doit pas être considérée comme une fin en soi. Le MCD doit être utilisé comme une base pour créer le modèle physique de données (MPD), qui est la représentation concrète des données dans une base de données.

C’est quoi MCD et MLD ?

Le MCD (Modèle Conceptuel de Données) et le MLD (Modèle Logique de Données) sont tous deux des représentations graphiques des données d’un système d’information.

Le MCD est utilisé pour représenter les entités et les relations entre ces entités dans un système d’information de manière abstraite et indépendante de tout système de gestion de base de données (SGBD) spécifique. Il est donc considéré comme un modèle conceptuel.

Le MLD, quant à lui, est utilisé pour représenter les données d’un système d’information de manière plus concrète, en prenant en compte les caractéristiques spécifiques d’un SGBD particulier. Il définit les tables, les champs, les clés primaires, les clés étrangères et les relations entre les tables, entre autres.

A lire également :  Comment gérer les invitations à Google Meet depuis Google Calendar

En d’autres termes, le MCD est une représentation abstraite des entités et des relations, tandis que le MLD est une représentation plus concrète des données qui sont stockées dans une base de données. Le MCD est utilisé pour décrire la structure logique de données indépendamment de tout SGBD, tandis que le MLD est utilisé pour décrire la structure logique de données qui seront stockées dans un SGBD spécifique.

Quel outil pour MCD ?

Il existe plusieurs outils pour créer un MCD (Modèle Conceptuel de Données), voici quelques exemples :

  1. Lucidchart : C’est un outil en ligne qui permet de créer des diagrammes et des schémas de manière collaborative. Il propose des modèles prédéfinis pour créer des MCD.
  2. Draw.io : C’est un outil en ligne gratuit qui permet de créer des diagrammes et des schémas facilement. Il propose des formes prédéfinies pour les MCD.
  3. Visual Paradigm : C’est un outil de modélisation UML et BPMN qui permet de créer des MCD et d’autres types de modèles. Il propose des fonctionnalités de collaboration en temps réel.
  4. SmartDraw : C’est un logiciel de dessin professionnel qui propose des modèles pour créer des MCD facilement. Il propose également des fonctionnalités pour exporter les MCD dans différents formats.
  5. Dia : C’est un logiciel open source qui permet de créer des diagrammes et des schémas de manière simple. Il propose des formes prédéfinies pour les MCD.

Il est important de noter que le choix de l’outil dépendra de vos préférences personnelles, de vos besoins spécifiques et de votre budget. Il est recommandé de tester plusieurs outils pour déterminer celui qui convient le mieux à vos besoins.

Comment faire le MCD et MLD ?

La création d’un MCD (Modèle Conceptuel de Données) et d’un MLD (Modèle Logique de Données) peut être réalisée en suivant les étapes suivantes :

  1. Identifier les entités : Tout d’abord, identifiez les entités (objets, concepts) impliquées dans le système d’information que vous voulez modéliser. Par exemple, pour un système de gestion de bibliothèque, les entités peuvent inclure les livres, les emprunteurs, les auteurs, les éditeurs, etc.
  2. Déterminer les relations : Une fois les entités identifiées, déterminez les relations entre elles. Par exemple, un livre est emprunté par un emprunteur, un auteur peut écrire plusieurs livres, un éditeur peut publier plusieurs livres, etc.
  3. Créer le MCD : Utilisez un outil de modélisation pour créer un MCD. Utilisez des formes standard telles que des rectangles pour représenter les entités et des flèches pour représenter les relations entre elles. Ajoutez des attributs aux entités pour décrire leurs caractéristiques. Pour chaque entité, identifiez une clé primaire qui permettra d’identifier de manière unique chaque occurrence de l’entité.
  4. Créer le MLD : À partir du MCD, créez le MLD en prenant en compte les spécificités du système de gestion de base de données que vous allez utiliser. Convertissez les entités en tables et les relations en clés étrangères. Identifiez les clés primaires et étrangères pour chaque table. Ajoutez des contraintes d’intégrité référentielle pour garantir l’intégrité des données.
  5. Tester le modèle : Vérifiez que le modèle est cohérent et qu’il répond aux besoins du système d’information en effectuant des tests et en ajustant le modèle si nécessaire.

Il est important de noter que la création d’un MCD et d’un MLD est un processus itératif, qui nécessite souvent des ajustements et des révisions au fil du temps.

Pourquoi créer un MCD ?

La création d’un MCD (Modèle Conceptuel de Données) est utile pour plusieurs raisons :

  • Comprendre les données : Le MCD permet de représenter de manière visuelle et compréhensible les données d’un système d’information. Il permet de mieux comprendre les relations entre les entités et de visualiser la structure logique des données.
  • Prévoir les évolutions : Le MCD permet également de prévoir les évolutions du système d’information en identifiant les entités et les relations qui pourraient être ajoutées ou modifiées dans le futur.
  • Éviter les erreurs de conception : La création d’un MCD permet de mieux comprendre les données et les besoins du système d’information, ce qui réduit les risques d’erreurs de conception et d’omissions.
  • Faciliter la communication : Le MCD facilite la communication entre les différents acteurs du projet, tels que les analystes, les développeurs, les testeurs et les utilisateurs finaux.
  • Standardiser la modélisation des données : Le MCD est une norme de modélisation des données largement utilisée dans l’industrie informatique, ce qui facilite la collaboration entre les différentes équipes de projet.
A lire également :  Convertir SGPA en CGPA

En somme, la création d’un MCD est importante pour bien comprendre les données d’un système d’information, éviter les erreurs de conception, faciliter la communication et standardiser la modélisation des données.

Comment valider un MCD ?

Pour valider un MCD (Modèle Conceptuel de Données), voici quelques étapes à suivre :

  • Vérifier la conformité aux normes : Assurez-vous que le MCD respecte les normes de modélisation des données utilisées dans votre entreprise ou dans l’industrie informatique.
  • Examiner les entités et les relations : Examinez les entités et les relations pour vous assurer qu’elles sont correctement identifiées et que toutes les relations nécessaires sont prises en compte.
  • Examiner les attributs : Examinez les attributs pour vous assurer qu’ils sont pertinents pour chaque entité et qu’il n’y a pas de redondances.
  • Identifier les clés primaires : Identifiez les clés primaires pour chaque entité et assurez-vous qu’elles sont uniques et qu’elles permettent d’identifier de manière fiable chaque occurrence de l’entité.
  • Examiner les cardinalités : Examinez les cardinalités des relations pour vous assurer qu’elles sont correctes et qu’elles reflètent la réalité du système d’information.
  • Vérifier la cohérence : Vérifiez que le MCD est cohérent et qu’il répond aux besoins du système d’information en effectuant des tests et en ajustant le modèle si nécessaire.
  • Faire valider le modèle par les parties prenantes : Il est important de faire valider le MCD par les parties prenantes du projet, telles que les analystes, les développeurs et les utilisateurs finaux.

Il est important de noter que la validation d’un MCD est un processus itératif, qui nécessite souvent des ajustements et des révisions au fil du temps.

Comment faire le MCD en MERISE ?

Voici les étapes à suivre pour créer un MCD (Modèle Conceptuel de Données) en utilisant la méthode MERISE :

  • Identifier les entités : Identifiez les entités du système d’information et les caractéristiques (attributs) de chaque entité. Par exemple, pour un système de gestion de bibliothèque, les entités peuvent inclure les livres, les emprunteurs, les auteurs, les éditeurs, etc.
  • Identifier les relations : Identifiez les relations entre les entités en utilisant les concepts de cardinalité et de participation. Par exemple, un livre peut être emprunté par un emprunteur et un éditeur peut publier plusieurs livres.
  • Créer un schéma de principe : Utilisez un schéma de principe pour représenter les entités et les relations sous forme de symboles graphiques. Les entités sont représentées par des rectangles et les relations par des losanges.
  • Créer le MCD : Utilisez le schéma de principe pour créer le MCD en utilisant des concepts de modélisation tels que la cardinalité, la participation et les attributs. Les entités sont représentées par des rectangles et les relations par des losanges. Les cardinalités et la participation sont représentées par des chiffres et des traits.
  • Normaliser le MCD : Si nécessaire, normalisez le MCD pour éliminer les redondances et les anomalies.
  • Documenter le MCD : Documentez le MCD pour expliquer les choix de conception et faciliter la compréhension.

Il est important de noter que la méthode MERISE est une méthode de modélisation de données largement utilisée dans l’industrie informatique française. Elle est basée sur la théorie des ensembles et de la logique mathématique. Elle est utilisée pour la conception de systèmes d’information de grande envergure et complexes.

Copie des attributs d’un modèle d’objet utilisateur

Conclusion

Le Modèle Conceptuel de Données (MCD) est un outil précieux pour la conception et la gestion des bases de données. Il permet de représenter les informations et les relations entre ces informations de manière claire, cohérente et indépendante des contraintes techniques.
